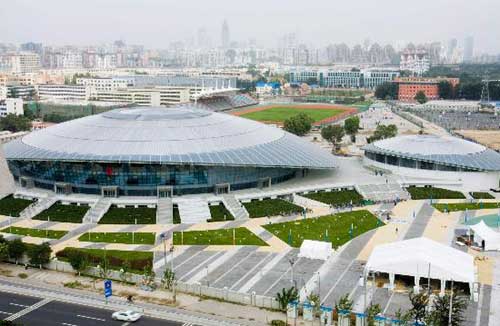

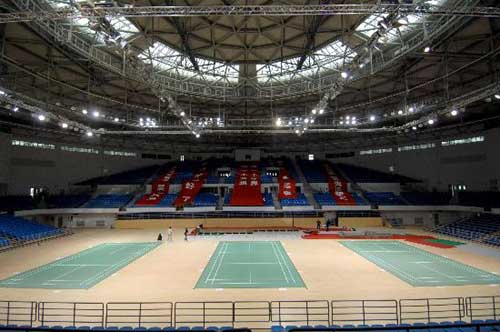

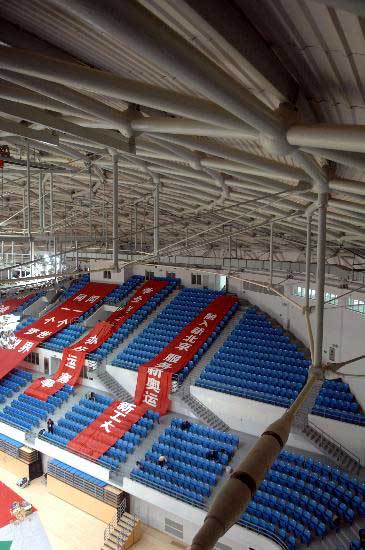

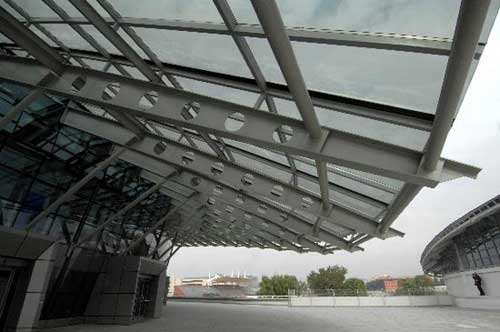

93米弦支穹頂結構創世界記錄 每平米用鋼60公斤 　　走進工大體育館，穹頂似天寧靜致遠。房頂5道環向鋼索和每環56根徑向鋼拉桿在空中編織成魚網狀&mdashmdash;張弦穹頂結構。這種結構的上部是一個球冠頂面的單層網殼，由很多鋼管組成，下部用鋼索撐起來。整個穹頂?shù)膬?nèi)側直徑為93米，外側直徑為98米，再加上兩側懸挑出來的兩翼，總用鋼量不到1200噸，相當于每平米60公斤。而“鳥巢”的用鋼量每平米在400公斤左右，“水立方”每平米也有200公斤。 　　據北京工業大學副校長張愛林介紹，如果用單層網殼支撐這么大的跨度，結構就會很笨重，也會浪費很多鋼材，因此在體育館網殼下面要使用高強度的鋼索進行張拉，將網殼支撐住。最終，體育館鋼結構體系采用了預應力弦支穹頂結構。 　　這一長約150米、寬約120米的鋼結構還創造了世界建筑史上的紀錄&mdashmdashmdash;世界上跨度最大的預應力弦支穹頂，最大跨度達93米。

　　巧用預應力 四兩撥千斤 　　據張愛林介紹，預應力弦支穹頂結構是巧用了預應力，從而起到了四兩撥千斤的效果。他解釋說，預應力就是在構件中提前加力來應對鋼結構本身所受到的荷載，包括屋面自身重量的荷載、風荷載、雪荷載、地震荷載作用等等。施加預應力是通過拉緊鋼索來實現的，這和拉弓有異曲同工之處。當弓弦被拉緊時，弓身就會拱起，產生一個向前的力。同理，通過機器拉緊鋼索會使羽毛球館的鋼網架向上拱起，從而產生和外荷載效應相反的力。 　　他說，預應力的施加使羽毛球館擁有輕盈外觀的同時“骨架”也不失堅韌和剛強，同羽毛球、藝術體操這兩個觀賞性和競技都同樣很強的項目所傳達出的柔中帶剛的體育精神不謀而合。 　　北京市設計工程研究院副院長張然說，通過這種形式，場館鋼結構每平方米用鋼量不到100公斤，而普通鋼結構每平方米用鋼量則翻一倍還要多。
