天然飾面石材試驗方法第2部分:干燥、水飽和彎曲強度試驗方法

GB/T 9966.2—2001 代替 GB/T 9966.2—1988

1 范圍

本標準規定了天然飾面石材的彎曲強度試驗所用設備及量具、試樣、試驗步驟、結果計算和試驗報告。
本標準適用于天然飾面石材的干燥、水飽和彎曲強度試驗。

2 設備及量具

2.l 試驗機：示值相對誤差不超過±l％，試樣破壞的載荷在設備示值的20％～90％范圍內。
2.2 游標卡尺：讀數值為0.10mm。
2.3 萬能角度尺：精度為2'。
2.4 干燥箱：溫度可控制在105℃±2℃范圍內。

3 試樣

3.1 試樣厚度(H)可按實際情況確定。當試樣厚度(H)≤68mm時寬為100mm；當試樣厚度>68mm時寬度為1.5H。試樣長度為10×H+50mm。長度尺寸偏差±lmm，寬度、厚度尺寸偏差±0.3mm。
3.2 示例：試樣厚度為30mm時，試樣長度為10×30mm+50mm=350mm；寬度為100mm。
3.3 試樣上應標明層理方向。
3.4 試樣兩個受力面應平整且平行。正面與側面夾角應為90º±0．5度。
3.5 試樣不得有裂紋、缺棱和缺角。

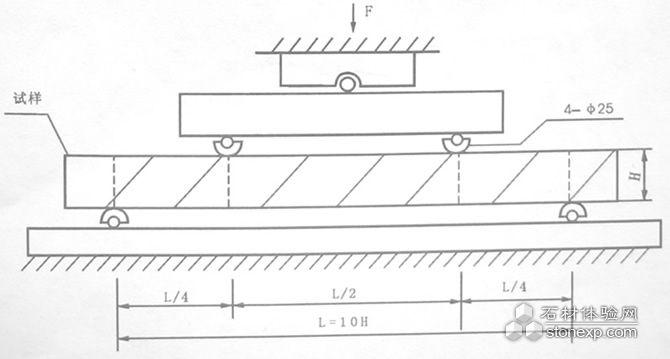

3.6 在試樣上下兩面分別標記出支點的位置(見圖1)。
3.7 每種試驗條件下的試樣取五個為一組。如對干燥、水飽和條件下的垂直和平行層理的彎曲強度試驗應制備20個試樣。

4 試驗步驟

4.1 干燥狀態彎曲強度
4.1.1 在105℃±2℃的干燥箱內將試樣干燥24h后，放入干燥器中冷卻至室溫。
4.1.2 調節支架下支座之間的距離(L=10×H)和上支座之間的距離(L/2),誤差在±1.0mm內。按照試樣上標記的支點位置將其放在上下支架之間。一般情況下應使試樣裝飾面處于彎曲拉伸狀態，即裝飾面朝下放在下支架座上(見圖1)。
4.1.3   以每分鐘1800N±50N的速率對試樣施加載荷試樣破壞。記錄試樣破壞載荷值(F)。精確到10N。
4.1.4   用游標卡尺測量試樣斷斷裂面的寬度(K)和寬度(H)，精確至0.1mm。
4.2   水飽和狀態彎曲強度
4.2.1 試樣處理：將試樣放在20℃±2℃的清水中浸泡48h后取出，用擰干的濕毛巾擦去試樣表面水分，立即進行試驗。
4.2.2 調節支架支座距離同4.1.2。
4.2.3 試驗加載條件同4.1.3。
4.2.4 測量試樣尺寸同4.1.4。

5 結果計算

    彎曲強度按下式計算：
                                  3FL
                          Pw = -------      ………………………………(1)
                                  4KH2

式中：Pw——彎曲強度，MPa；
         F——式樣破壞載荷，N；
         L——支點間距離，mm；
         K——試樣寬度，mm；
         H——試樣厚度，mm。
     以每組試樣彎曲強度的算術平均值作為彎曲強度，數值修約到0.1MPa。

6 試驗報告

試驗報告應包含以下內容：
6.1 該組試樣彎曲強度的平均值和標準偏差。
6.2 試樣名稱、品種、編號及數量。
6.3 試樣層理方向，狀態等。
