寄予美好愿望的建筑
案例名片
案例名稱：新可持續性建筑項目。
案例主題：漢堡之家―――寄予美好愿望的建筑。
地理位置：位于世博浦西園區城市最佳實踐區北部E片區。
建筑面積：3150 平方米。
案例原型：位于漢堡“港口新城”沙門碼頭60號的H2O大樓。
案例關鍵詞：一幢獲得德國權威機構認證的“被動房”新建筑項目，基本無需主動供應能量的生態建筑。
技術亮點：高隔熱隔音，對建筑設計、建筑物圍護結構以及所采用的節能技術采取了優化措施。
案例看點：一幢現代化的漢堡建筑，參觀者可親身體驗即使在上海悶熱的天氣里，也能在室內享受適宜的溫度、清新的空氣，并減少能源消耗。
在上海的友好城市德國漢堡的易北河畔，有一個復制的上海豫園的古建筑湖心亭，飛檐翹角、玄瓦朱窗。
如今，在世博會浦西園區的城市最佳實踐區，有了一幢來自漢堡“港口新城”的“被動房”，成為漢堡這個創新和宜居的水岸大都市的象征。
這是一座體現最高環保建筑科技水平、融居住與工作功能于一體的示范性建筑。
2009年3月31日，“漢堡之家”在世博浦西園區城市最佳實踐區開工，專程趕來出席開工儀式的漢堡市城市發展與環境部部長安雅?哈杜克說，“類似的建筑5年前出現在漢堡。為了借世博會強化與上海以及中國的全面聯系，我們特意將這一漢堡的驕傲‘搬’至上海，這也是對上海世博會主題的最好演繹。”
線條硬朗

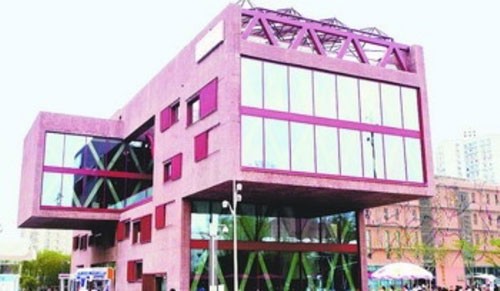

“漢堡之家”的建筑造型非常符合我們對一幢來自德國的“被動房”的想象。線條硬朗，是典型的漢堡式傳統紅磚建筑，形似對著四個方向打開的“抽屜”疊放在一起，讓人想起漢堡港堆積的集裝箱，這又是非常現代的設計。
這幢建筑使用面積2300平方米，比其原型漢堡市“港口新城”那幢獲節能金獎的H2O大樓小一些，地下一層、地上四層。據悉，經過優化設計，“漢堡之家”預計每平方米年能耗僅為50千瓦時，是德國普通辦公樓能耗水平的四分之一，較其原型的能耗水平又降低了一半。
當我來到這里采訪時，上海已經入夏，濕熱的空氣仿佛能擰出水來，有在桑拿房的感覺。但走進“漢堡之家”，馬上覺得體感舒適，不是那種空調打得很低的驟冷（這里沒有一臺空調），而是那種如沐春風的清新自然感，窗外嘈雜的人聲也都被擋在了外面，靜謐得讓人一時忘了身在何處。
據漢堡駐上海聯絡處、漢堡參加2010年世博會項目經理張非冰介紹，“漢堡之家”的節能奧秘在于其外墻采用了高隔熱隔音、密封性強的新型建材，屋頂安裝有450平方米的光伏發電設備，采暖和制冷所需的能量源自地源熱泵，采用了具有熱回收、制冷和除濕功能的通風裝置。
據說，“漢堡之家”表達了一種可持續建筑文化的“隱藏的能量”理念，即提供舒適的室內氣候，使人們可以方便地出入和使用工作、居住、休閑娛樂和經濟活動等各個功能區域，使用清潔環保的建筑材料，體現了一種可持續的城市社會及生活方式所具有的安全感、舒適性和人性化。
簡潔大氣
有數據顯示，為了確保可靠的照明、供暖和制冷，創造舒適的生活環境，建筑物能耗占了全球40％的能源，溫室氣體排放占了21％。
然而，“漢堡之家”證明了一幢超低能耗建筑，可以利用地熱和太陽能等可再生能源，以及有效利用人體和室內電器等被動熱源的余熱，來滿足室內絕大部分的能源需求，這真是一幢“寄予美好愿望的建筑”。
讓我們從外面再來打量一下“漢堡之家”。
針對上海夏季酷熱特意設計為坐南朝北，朝南一面沒有窗或窗很小，朝東一面和朝北的一部分則是大片的落地窗。

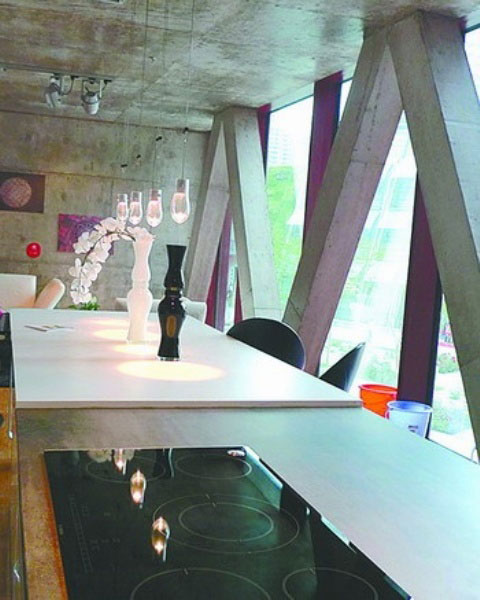

落地窗內都有人字形水泥支架，簡潔大氣，有現代建筑冷峻剛毅的美感；樓上的伸出的“抽屜”不僅對樓下起到遮陽作用，還是公共平臺，給城市人多一些與人交流的空間。
窗戶外側墻上都立著一個紅色金屬遮陽屏，窗花一樣鏤空，陽光充足時電腦就會操縱其自動合上，遮陽但不遮光。
還有一棵紅色的“愿望樹”從樓里探出“樹枝”，這是用10噸鋼材做骨架，手工藝人用竹篾現場編成的藝術品。
和世博園區很多場館開門迎客不同，這里的門時時緊閉，剛開園人少那些天，每次路過這里都以為是還未開館呢。現在，即使門口參觀者排成長隊，工作人員也是在和里面通話后才放人進去，門在參觀者身后又迅速合上。原來這是為了不讓里面的冷空氣“逃逸”，不用空調，溫度始終保持在25攝氏度上下，自然需要從每一個細節做起。
與眾不同
走進“漢堡之家”，會覺得這怎么像一幢毛坯房，到處是混凝土墻，沒有半點粉飾，只在扶梯扶手處刷了一些油漆。
豈知在設計師眼里，要展現的就是建筑的肌理美，為此，設計師直夸建筑工人手藝好，抹墻很平整。
像這樣的與眾不同在“漢堡之家”比比皆是，有一些是美學追求，更多的是“被動房”的節能要求。
這里的紅磚質地非常密實，特殊方法燒制而成，本身就有很好的隔熱效果，再用5層砌起來，外墻最厚處超過90厘米。
這里的每一扇窗戶都來自德國，是漢堡“被動房”研究所認證過的特殊材料制成的三層玻璃，中間充滿惰性氣體（氪氣），窗框和門框也是采用特殊絕緣材料制成，降低了熱橋效應，其他建材基本都產自中國。

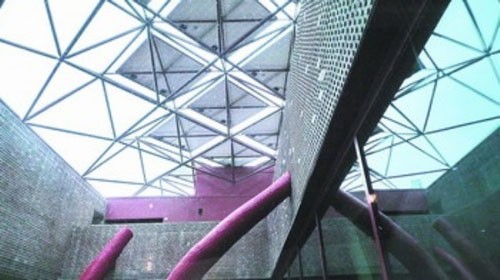

還有屋頂，有厚達19厘米的聚氨酯隔熱層，不像一般頂樓夏天酷熱冬天陰冷。上面菱形方塊太陽能板，又為建筑撐起了一把“遮陽傘”。
我和參觀者一起來到地下室開始參觀。一面漢堡全景燈箱墻前，很容易就找到了“漢堡之家”的原型H2O大樓，有玻璃幕墻部分是辦公室，有陽臺或落地窗部分是居住空間，辦公室、居住空間在“同一屋檐下”，不用跨過半個城市去上班，這是生態建筑倡導的健康生活模式。
這里還能見到“愿望樹”的根部，遒勁的“樹根”象征汲取漢堡市民對宜居城市向往的能量，茁壯的“樹干”象征著這些愿望被有效地傳達到城市生活的核心領域，紛繁的“枝蔓”則象征著分享與交流――――從地下室到頂樓，“愿望樹”引導著參觀者去主動感受“漢堡之家”，感受漢堡市民的心愿。
節能降耗
地下室有一間地源熱泵控制室，從小窗戶往里張望只能看到一些設備。工作人員陳博告訴我，“漢堡之家”屋面上都安裝有中央通風設備，利用建筑物地下深達35米深的基礎樁，將其與地下管網連接，以采集地熱，經過循環處理，就能夠為室內提供經過加熱或制冷的殺菌、除濕的新風。
“被動房”的節能原則是基本不用電，靠太陽能、地熱等清潔能源，以及人體和電器的余熱實現能量的自給自足。記者第一次意識到“被動房”是這樣在意對人體自身能量的利用及其對建筑物的影響。
我們知道人體不斷產生和散發熱量，會使室內溫度升高，這時就用空調降溫，把熱空氣排到室外，但很少有人會想到回收這些熱能就能節省其他能量的消耗。
“漢堡之家”的中央通風設備帶有熱回收功能，夏天提供新鮮空氣的同時，可回收屋內產生的熱量，回收率至少可達80％，冬天的熱回收率可高達90％。
“漢堡之家”每批次進入的參觀者被嚴格限定在20多人，前后幾個批次的參觀者分布在不同樓層，加上工作人員，整幢建筑最多只能容納250人，人太多熱量散發得也多，會影響建筑自身的溫度調節。
來到頂樓，從窗戶往外看，能看到太陽能光伏電板，陳博說，屋面上面積為450平方米的太陽能光伏電板能夠提供整幢建筑運行和使用所需電能的80％左右。當然，這得益于“漢堡之家”良好的密封性能，冬季采暖和夏季制冷能耗都能降到最低。
今年年初，德國環境工程師氣密性專家屋大夫對“漢堡之家”進行了多次嚴格的氣密性測試，還通過施放氣霧查看建筑物圍護結構的連接處是否有滲漏，一直修整到室內產生一個 50帕的低壓下，每小時空氣置換次數不超過0.6次才算達標，一般新建筑是每小時3至7次，低能耗建筑是每小時1至2次。
樹立標桿
在“漢堡之家”感受了“被動房”的高舒適性和低能耗后，我自然關心這樣的房子是否造價很高？在中國是否能推廣？
結果有些出人意料。在德國，“被動房”的造價只比普通建筑平均約高5％至10％。同樣，將一幢舊建筑改建成“被動房”，也只比翻新一幢舊建筑平均高約7％至10％。
但“被動房”的節能效果是這樣顯著，“漢堡之家”每平方米每年的采暖能耗為15千瓦時，僅為普通建筑的5％。采暖節約的費用7至10年就相當于收回了增加的支出。在德國，隨著“被動房”逐漸普及，售價幾乎與普通建筑持平。
運行費用也不會比普通建筑高。能源都自給自足了，需要能源運行的中央通風設備、電腦控制電動紅色金屬遮陽屏系統等花費自然不會高到哪里去。
在中國“被動房”有沒有可能推廣？據了解，業內人士看法不一，即使看好者也認為，從技術上看沒有任何難點，但推廣起來會困難重重。樂觀的說法是，隨著人們環境意識的增加，觀念很快會轉變，社會需求會促使房產商行動起來，而新材料新技術的應用也會隨著市場的迅速擴大而價格下降，“被動房”終將成為中國老百姓住得起、住得好的房子。
不看好者認為，“被動房”只是個傳說。目前一些所謂的“低碳”建筑，只是用了外墻保溫、太陽能、Low―e玻璃、門窗斷橋鋁等新型材料，離真正意義上的“低碳”建筑還有一定距離。
但無論如何，“漢堡之家”就像標桿立在世博園區，讓更多人多了一些思索和期待，什么樣的建筑才能讓生活更美好？
小貼士
如何觀賞
“漢堡之家”
這是一座會呼吸的建筑，建筑核心是高隔熱隔音、密封性強的建筑外墻，最大限度地降低采暖和制冷的能耗，能源供應則是通過地熱和太陽能來得到保證，參觀者在這里會感覺到自己就是這個生命機體的一部分。
