發(fā)布時(shí)間：2010-06-10

干掛天然花崗石飾面建筑板材及其不銹鋼配件第2部分：干掛不銹鋼配件（二）

JC830.2 —1998

4.12   托板
4.1.2.1   按使用要求分為四種類型：
       a)不切角針孔不可調(diào)型(代號(hào)為A)
       b)不切角針孔可調(diào)型(代號(hào)為B)
       c)切角針孔不可調(diào)型(代號(hào)為C)
       d)切角針孔可調(diào)型(代號(hào)為D）

4.1.2.2 產(chǎn)品代號(hào)表示方法規(guī)定如下：

4.1.3   銷針
4.1.3.1 按使用要求分為二種類型：
       a)普通型(代號(hào)為A)
       b)帽頂型(代號(hào)為B)

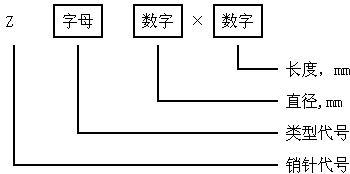

4.1.3.2 產(chǎn)品代號(hào)表示方法規(guī)定如下：

4.2   產(chǎn)品標(biāo)記
4.2.1  產(chǎn)品標(biāo)記順序:名稱、代號(hào)、標(biāo)準(zhǔn)號(hào)。
      示例1：
      長(zhǎng)度為50mm，寬度為50mm，高度為50mm，厚度為50mm的帶托板單孔型彎板標(biāo)記為：
      彎板  WA 50 × 50 ×50 ×50  JC830.2—1998
      示例2：
      長(zhǎng)度為40mm，寬度為50mm，厚度為5mm的不切角針孔可調(diào)型托板標(biāo)記為：
      托板  TB 40 × 50 ×5   JC830.2—1998
      示例3:
      直徑為4mm，長(zhǎng)度為50mm的普型銷針標(biāo)記為：
      銷針  ZA 4 × 50   JC830.2—1998

5   材質(zhì)要求

5.1   配件材料化學(xué)成分(熔煉分析)應(yīng)符合GB/T3280、GB/T1220、GB/T4239、GB/T4230相應(yīng)標(biāo)準(zhǔn)的規(guī)定。
5.2   配件宜采用奧氏體型不銹鋼材料加工制作，同一套配件應(yīng)采用同一材質(zhì)制作。
5.3   配件力學(xué)性能和工藝性能應(yīng)符合GB/T4230、GB/T4237、GB/T3280、GB/T 1220、GB/T4239相應(yīng)標(biāo)準(zhǔn)的規(guī)定。
5.4   原材料必須具有出廠合格證。

6   技術(shù)要求

6.1   表面質(zhì)量
6.1.1   表面不得有氣泡、裂紋、結(jié)疤、折疊、夾雜和端面分層，允許有不大于厚度公差一半的輕微凹坑、凸起、壓痕、發(fā)紋、擦傷和壓入的氧化鐵皮。
6.1.2   冷加工后表面缺陷允許用修磨方法清理，但清理深度不得超過厚度公差一半。
6.1.3   冷加工后配件厚度減薄量不得超過厚度公差一半。
6.1.4   沖壓孔邊加工后應(yīng)平整光滑，不得有毛刺、毛邊。
6.1.5   對(duì)表面質(zhì)量要求較高的配件，其表面質(zhì)量技術(shù)要求由供需雙方協(xié)議商定。
6.2    規(guī)格尺寸
       配件規(guī)格尺寸見附錄A(提示的附錄)。         (www.stonenic.com)
6.3   配件尺寸允許偏差

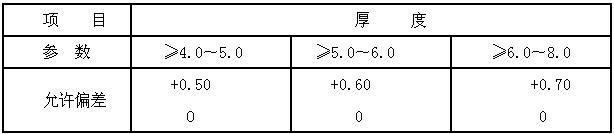

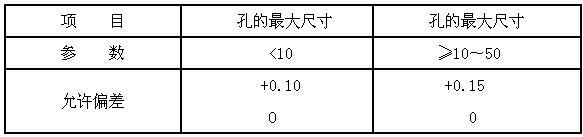

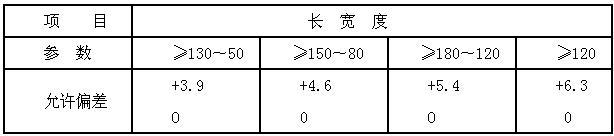

6.3.1   彎板及托板長(zhǎng)(寬度允許偏差)應(yīng)符合表1的要求。
